前一篇著作讲了运算的一般分析计算错误开云体育(中国)官方网站。

运算放大器是一种非时时用的电子器件，用于放大电压信号，执行多样信号处理任务。在电子工程领域，它们被平时用于多样应用，如滤波、放大、相比、积分等。

其中，要点提到了运放分析的两把“板斧”------“虚短”和“虚断”，有了这两个基本主张，再衔接常用的欧姆定律，基尔霍夫电流，电压定律基本就不错措置大大量问题了。

咱们现时不错用这个用具进行更复杂的电路的分析了。

---------------------------------------------------------------

先看下图，分析如下：

由虚断知，通过R1的电流等于通过R2的电流，同理通过R4的电流等于R3的电流，故有 (V2 – V+)/R1 = V+/R2

(V1 – V-)/R4 = (V- - Vout)/R3

要是 R1=R2， 则 V+ = V2/2

要是 R3=R4， 则 V- = (Vout + V1)/2

由虚短知 V+ = V-

是以 Vout=V2-V1

这么，咱们就策画了一个新的减法器了。

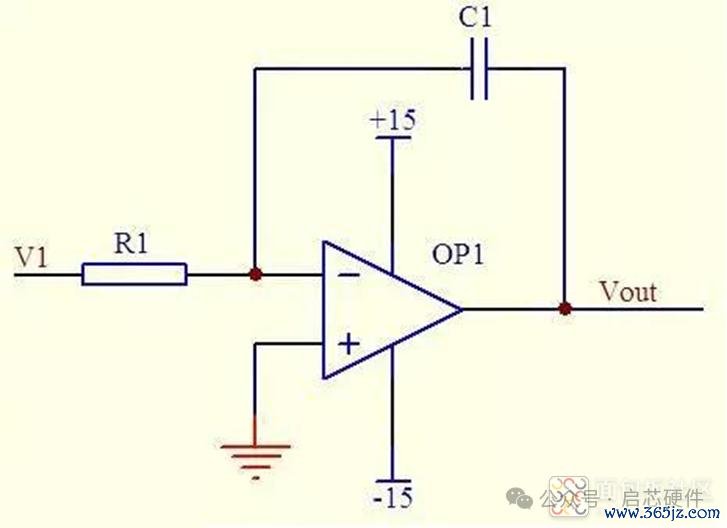

再看上图，分析如下：

由虚短知，反向输入端的电压与同向端绝顶

由虚断知，通过R1的电流与通过C1的电流绝顶。

通过R1的电流 i=V1/R1

通过 C1 的电流 i=C*dUc/dt=-C*dVout/dt

是以 Vout=((-1/(R1*C1))∫V1dt

输出电压与输入电压对时刻的积分红正比

这么，咱们就策画了一个新的积分电路了。

若 V1 为恒定电压 U，则上式变换为 Vout = -U*t/(R1*C1) t 是时刻，则 Vout 输出电压是一条从 0 至负电源电压按时刻变化的直线。

关于上头这个电路，关于生手来说，不太好意会，那咱们也不错简单仿真分析一下。

领先，来搭建一个积分电路

如下图，仿真恶果在右边，对着图形分析就相比容易了。示波器上头蓝色的方波是信号发生器产生的，底下的锯齿波便是通过积分电路后的波形。

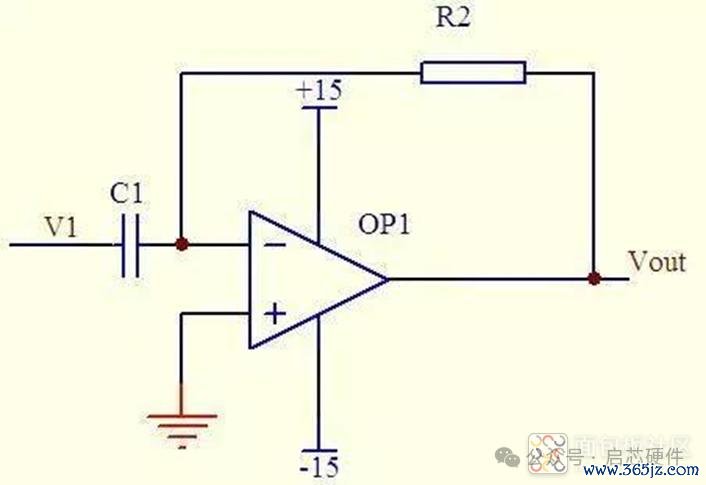

再看上图，分析如下：

图中由虚断知，通过电容 C1 和电阻 R2 的电流是绝顶的

由虚短知，运放同向端与反向端电压是绝顶的。

是以有：Vout = -i * R2 = -(R2*C1)dV1/dt

因此，咱们这里策画了一个微分电路。

要是 V1 是一个倏得加入的直流电压，则输出 Vout 对应一个地方与 V1 相背的脉冲。

为了取得高共模拦截比，一般取Rf=R，然后左证电压增益选拔R1、R2。

电压增益A=1+2R1/R2

电压增益定了，R2也定了，就不错左证R2定制R1

电路的详备分析如下：

再看上图，分析如下：

上图中，由虚短知 Vx = V1 Vy = V2

由虚断知，运放输入端莫得电流流过，则 R1、R2、R3 可视为串联，通过每一个电阻的电流是交流的， 电流 I=(Vx-Vy)/R2

则：Vo1-Vo2=I*(R1+R2+R3) = (Vx-Vy)(R1+R2+R3)/R2

由虚断知，流过 R6 与流过 R7 的电流绝顶，若 R6=R7，则Vw = Vo2/2

同理若 R4=R5，则 Vout – Vu = Vu – Vo1，故 Vu = (Vout+Vo1)/2

由虚短知，Vu = Vw

由以上三式子很容易得到 Vout = Vo2 – Vo1

进而不错求得 Vout = (Vy –Vx)(R1+R2+R3)/R2 上式中(R1+R2+R3)/R2 是定值，此值详情了差值(Vy –Vx)的放大倍数。

这么，就策画了一个差分放大电路了。

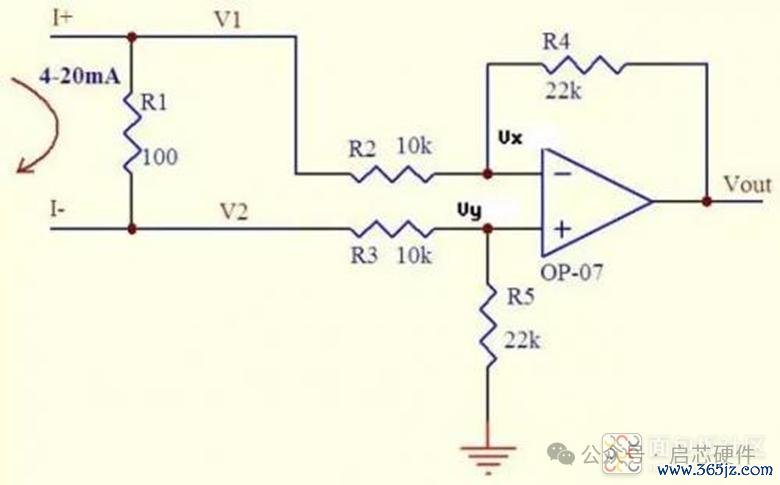

再看上图，分析如下：

好多为止器罗致来自多样检测模样的 0~20mA 或 4~20mA 电流，电路将此电流转变成电压后再送 ADC 转变成数字信号

上图便是这么一个典型电路。

如图 4~20mA 电流流过采样 100Ω电阻 R1，在 R1 上会产生 0.4~2V 的电压差。

由虚断知，运放输入端莫得电流流过，则流过 R3 和 R5 的电流绝顶，流过 R2 和 R4 的电流绝顶。

故：(V2-Vy)/R3 = Vy/R5 (V1-Vx)/R2 = (Vx-Vout)/R4

由虚短知：Vx = Vy

电流从 0~20mA 变化，则 V1 = V2 + (0.4~2)

由上头式子代入得(V2 + (0.4~2)-Vy)/R2 = (Vy-Vout)/R4

要是 R3=R2，R4=R5，

则得到 Vout = -(0.4~2)R4/R2

图中 R4/R2=22k/10k=2.2，

则式 Vout = -(0.88~4.4)V，即是说，将 4~20mA 电流转变成了 -0.88 ~ -4.4V 电压，此电压不错送 ADC 去向理。无缺的流程便是这么的

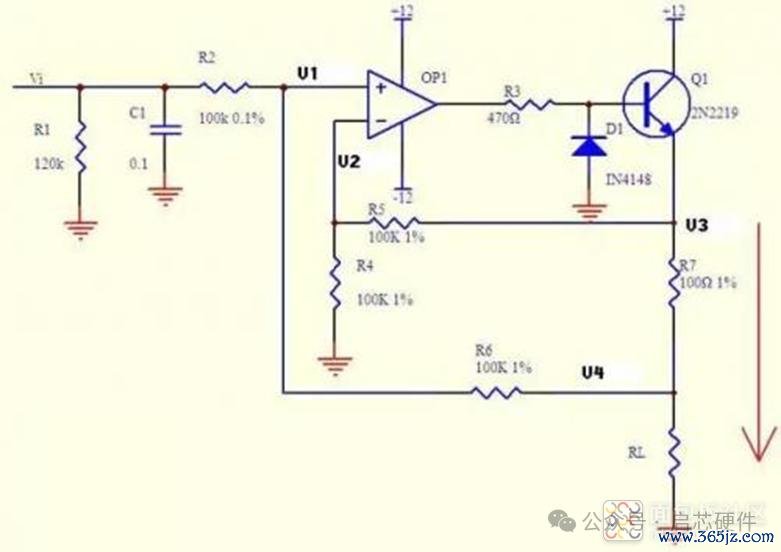

再看上图，分析如下：

电流不错转变成电压，电压也不错转变成电流。

上图的负反映莫得通过电阻平直反映，而是串联了三极管 Q1 的放射结，不要觉得是一个相比器。

唯有是放大电路，虚短虚断的轨则仍然是适当的!

由虚断知，运放输入端莫得电流流过，

则 (Vi – V1)/R2 = (V1 – V4)/R6

同理 (V3 – V2)/R5 = V2/R4

由虚短知 V1 = V2

要是 R2=R6，R4=R5，则由式得 V3-V4=Vi

上式诠释 R7 两头的电压和输入电压 Vi 绝顶，则通过 R7 的电流 I=Vi/R7，要是负载 RL<<100KΩ，则通过 Rl 和通过 R7 的电流基本交流。

两篇著作下来，咱们分析了快要10个运放的电路，何况部分电路通过仿真进一步分析，不错看出，唯有掌捏了正确的错误，更复杂的电路也不错一步一步的分析出来。

回想：

运放的常用典型电路案例

反映放大器：反映放大器是一种常见的运算放大器电路。它利用负反映来调养放大器的增益和性能。通过调养反映电阻的值，不错为止放大器的增益，何况不错杀青踏实的放大器策画。

积分器和微分器：这两种电路分裂利用运算放大器来执行积分和微分操作。积分器将输入信号进行积分，输出信号的幅度与输入信号的时刻积分红正比。而微分器则执行相背的操作，输出信号的幅度与输入信号的时刻导数成正比。这些电路在信号处理和为止系统中具有平时的应用，举例滤波器和PID为止器。

相比器：相比器利用运算放大器来相比两个输入信号的大小，并输出相应的逻辑电平。相比器常用于模拟电路和数字电路中的阈值检测和触发应用。通过调养反映网罗和阈值电压，不错杀青不同的相比功能。

滤波器：运算放大器还可用于策画多样类型的滤波器，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器。通过选拔合适的电阻、电容和反映网罗，不错杀青所需的滤波特点，举例截止频率、通带增益和阻带衰减等。

颤动器：颤动器电路利用运算放大器的反映回路来产生周期性的输出信号。常见的颤动器包括正弦波颤动器、方波颤动器和三角波颤动器等。这些电路在信号生成、频率调制和时钟源等应用中发挥着进攻作用。

电压参考源：运算放大器还可用于策画踏实的电压参考源。通过使用稳压二极管或参考电路来提供基准电压，并利用运算放大器的高增益和低漂移特点来踏实输出电压开云体育(中国)官方网站，不错杀青高精度的电压参考源。
